教你如何用算量處理工業廠房中彩鋼板外墻

現在好多工業廠房窗臺以下是磚砌體，窗臺以上是夾心彩鋼板，主要是為了防爆減輕上部荷載，怎么在圖形算量里計算才彩鋼板的工程量呢？

1正常布置柱子

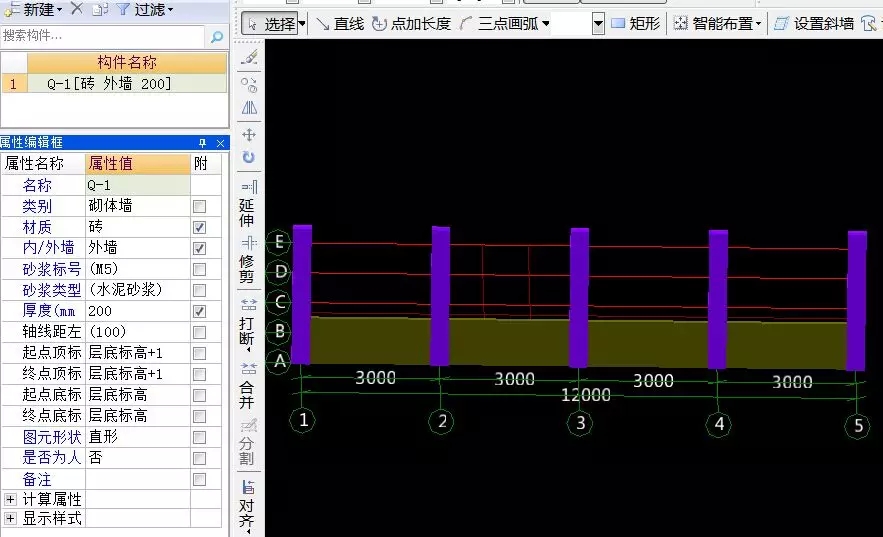

 2定義墻構件，調整標高

底標高=層底標高，頂標高=層底標高+1

3彩鋼板我們需要的只是面積

所以我們使用幕墻構件代替彩鋼板構件建模畫圖，同樣是調整標高來實現圖元畫圖，調整標高，底標高=層底標高+1，頂標高=層頂標高

 4工程量核對

柱截面是400*400，開間尺寸是3000，層高是3000，窗臺下是1000高砌體，手工計算彩鋼板工程量=2.6*2*4=20.8m2，在看看軟件的計算結果

通過核對，手工計算和軟件計算完全一致，證明此方法是可行的。
