腳手架安裝及拆除施工工序

一、施工準備

腳手架搭設前，應按專項施工方案向施工人員進行交底。

1.地基與基礎

  壓實填土地基應符合國家標準《建筑地基基礎設計規范》GB50007-2002第6.1節的規定；灰土地基應符合國家標準《建筑地基基礎工程施工質量驗收規范》GB50202-2002第4.2節的規定立桿墊板或底座面標高宜高于自然地坪50mm～100mm

2.底座安放標準

1 底座、墊板均應準確的放在定位線上

2 墊板應采用長度不少于2跨、厚度不小于50mm、寬度不小于200mm的木墊板

3.扣件安裝規定：

1）扣件規格與鋼管外徑相同

2）螺栓擰緊扭力矩不應小于40N·m，且不應大于65N·m

3）在主節點處固定橫向水平桿、縱向水平桿、剪刀撐、橫向斜撐等用的直角扣件、旋轉扣件的中心點的相互距離不應大于150mm

4）對接扣件開口朝上或朝內

5）各桿件端頭伸出扣件蓋板邊緣的長度不應小于100mm

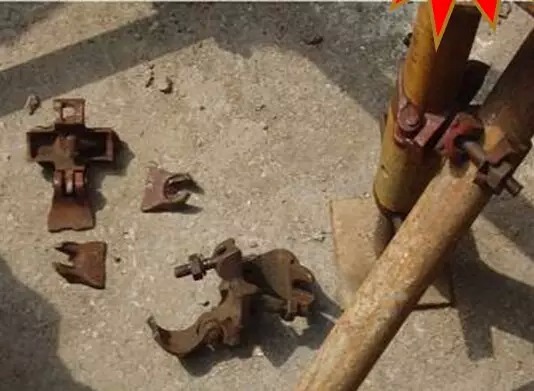

4.扣件檢查驗收：

扣件進入施工現場應檢查產品合格證，并應進行抽樣復試，技術性能應符合國家標準《鋼管腳手架扣件》GB 15831規定�？奂�在使用前應逐個挑選，有裂縫、變形、螺栓出現滑絲的嚴禁使用

5.腳手架地基、基礎驗收

1）腳手架地基與基礎的施工，必須根據腳手架搭設高度、搭設場地土質情況按照有關規定進行計算

2）腳手架地基與基礎是否夯實

3）腳手架地基與基礎是否平整

4）腳手架地基與基礎里是否積水

6.地基、基礎

7.排水溝的設置驗收

1）腳手架搭設場地雜物清除，平整，并使排水通暢。

2）排水溝的設置應在腳手架最外排的立桿以外的500mm~680mm之間

3）排水溝的寬度為：200mm~350mm之間；深度為：150mm~300mm之間；水溝的端部應設置集水井一座（600mm×600mm×1200mm）來保證水溝里的水及時的排除。

4）排水溝的上口寬度：300mm；下口寬度：180mm；

5）排水溝的坡度為i=0.5

8.腳手架排水溝的設置

9.腳手架墊板、底托的驗收

1）腳手架墊板、底托的驗收是根據腳手架高度及承載來定的

2）24m以下腳手架的墊板規格是（寬度大于200mm、厚度大于50mm）、保證每根立桿必須擺放在墊板中間部位、墊板面積不得小于0.15m2

3）24m以上承載腳手架的底部墊板的厚度必須經過嚴格計算
4）腳手架底托必須擺放在墊板中心部位

5）腳手架底托寬度大于100mm厚度不得小于50mm 。

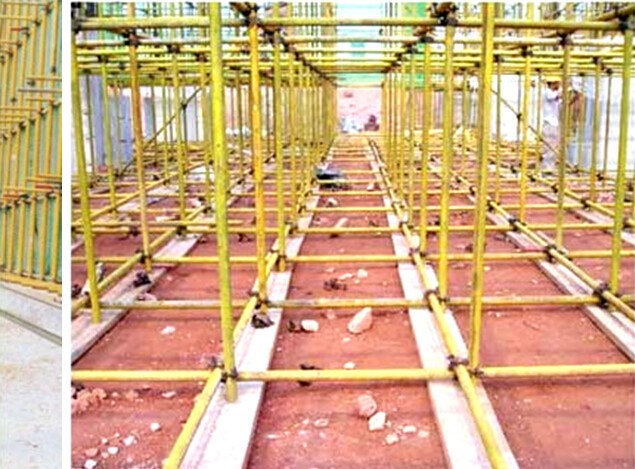

10.腳手架掃地桿的驗收

1）掃地桿必須與立桿連接，不得掃地桿與掃地桿之間連接。

2）掃地桿水平高差不得大于1米，距邊坡的距離不得小于0.5米。

3）縱向掃地桿應采用直角扣件固定在距底座上皮不大于200mm處的立桿上

4）橫向掃地桿宜采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

11.腳手架主體驗收

1）腳手架主體驗收是根據施工需要經過計算，如安裝普通腳手架立桿間距必須小于2m. 大橫桿間距必須小于1.8m. 小橫桿間距必須小于2m. 驗收。建筑承載的腳手架必須按照計算要求驗收。

2）立桿的垂直偏差應根據架體高度來驗收,并同時控制其絕對差值：當架體低于20米時，立桿偏差不大于5厘米。架高在20米至50米之間，立桿偏差不大于7.5厘米。架高大于50米時，立桿偏差不大于10厘米。

12.腳手架主體驗收

13.腳手板鋪設的驗收標準

1）施工現場腳手架搭設完成腳手板鋪設必須滿鋪腳手板對接必須正確，在架子拐彎處，腳手板應交錯搭接，并且必須綁牢，不平處用木塊墊平釘牢。

2）作業層的腳手板應鋪平、鋪滿擠嚴、綁扎牢固，離開墻面12—15CM端部腳手板探頭長度不得大于20CM，橫向水平桿的間距應根據腳手架的使用情況搭設，腳手板的鋪設可采用對接平鋪也可采用搭接鋪設。

14.連墻件的設置驗收標準

連墻件設置種類有兩種：剛性連墻件和柔性連墻件，施工現場宜采用剛性連墻件。高度小于24米的腳手架，需3步3跨設置連墻件，高度在24米至50米之間的腳手架需2步3跨設置連墻件。

A、連墻件應從腳手架體底層第一步縱向水平桿處開始設置。

B、連墻件應宜靠近主節點設置，偏離主節點的距離不應大于300mm。

C、連墻件宜優先采用菱形布置，也可采用方形、距形布置。

D、腳手架的兩端必須設置連墻件，連墻件的垂直間距不應大于建筑物的層高，并不應大于4m(兩步)。

15.腳手架軟連接

16、連墻件圖
