實用的建筑工程外腳手架搭設標準 漢坤詳細解說

基本參數要求

（1）鋼管材質要求：鋼管應采用國家標準GB/T13793或GB/T3091中規定的Q235普通鋼管，型號宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm計算），材料進場應提供產品合格證且進行驗收，合格后方可投入使用。

（2）扣件進入施工現場應檢查產品合格證，并應進行抽樣復試，技術性能應符合國家標準《鋼管腳手架扣件》的規定，扣件外觀檢查無裂紋，在螺栓擰緊力矩達到65N·m時，不得發生破壞。

（3）外架手架鋼管必須進行防銹處理，除銹后刷一道防銹漆和兩道面漆。

（4）木腳手板型號3000（6000）×200(250)×50，兩端采用Φ1.6mm鍍鋅鐵絲綁扎；鋼筋網片式腳手架采用HPB235Φ6鋼筋制作截面40mm間距，用Φ1.6mm鍍鋅鐵絲固定在小橫桿上。

3 鋼管顏色

（1）黃色油漆：腳手架立桿、大小橫桿、縱橫向掃地桿。

（2）紅色油漆：連墻件。

（3）黃黑相間雙色油漆：腳手架外側防護欄桿、斜道防護欄桿、卸料平臺防護欄桿。

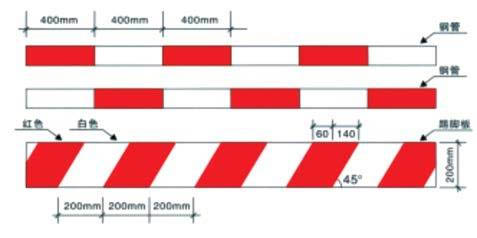

（4）紅白相間雙色油漆：剪刀撐、橫向斜撐、踢腳板、樓梯臨邊防護欄桿、施工電梯卸料平臺臨邊防護欄桿。

（5）示意圖顏色與文字?jǐn)⑹霾灰恢碌�，以文字描述的顏色為�?zhǔn)。

4 外立面形象

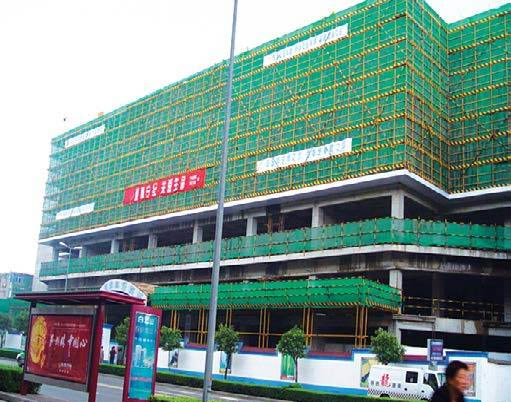

（1）腳手架外側防護必須使用合格的密目式安全網封閉。外架上應設置公司標志（“公司”橫幅）和宣傳標語。保證外架協調美觀，體現企業特色。

5 桿件設置

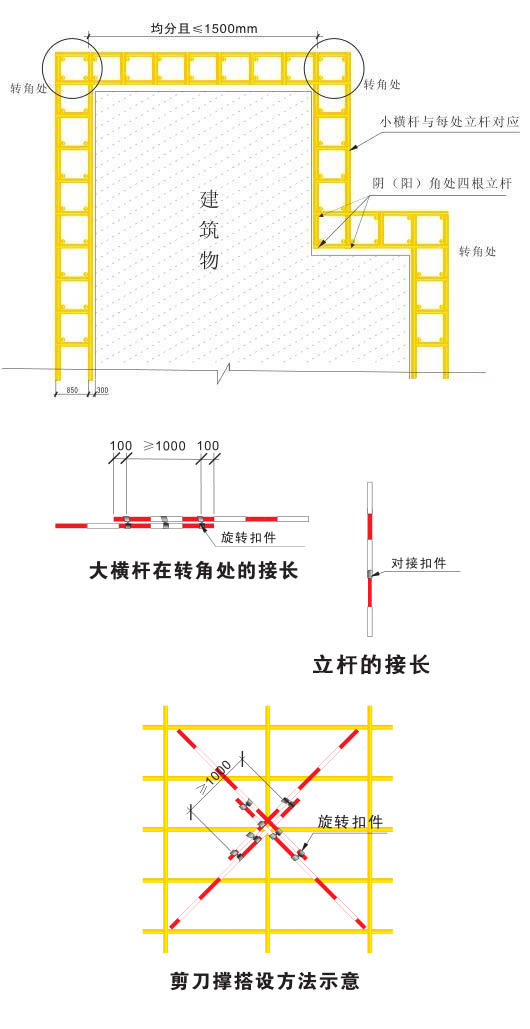

（1）架體陰陽轉角處應設置4根立桿，大橫桿應連通封閉。

（2）主節點處必須設置縱橫向水平桿。

（3）立桿除頂層頂部外必須采用對接，大橫桿在架體轉角外可以搭接，剪刀撐必須搭接。

（4）剪刀撐、連墻件必須隨外腳手架同步搭設、同步拆除。嚴禁后搭或先拆。

6 立桿基礎

（1）落地式腳手架搭設高度不宜超過35m，高度在35～50m時必須采取卸荷措施，高度大于50m時必須采取卸荷措施并對專項方案進行專家論證。

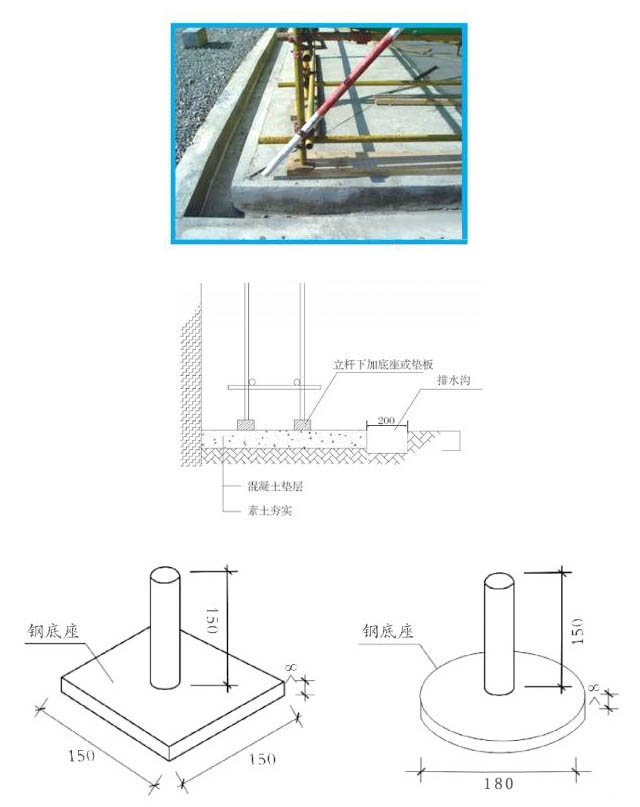

（2）腳手架基礎平整、夯實、混凝土硬化，基礎應采用100mm厚C25混凝土硬化，立桿底部設置底座或墊板。墊板應采用長度不少于2跨、厚度不小于50mm、寬度不小于200mm的木墊板。

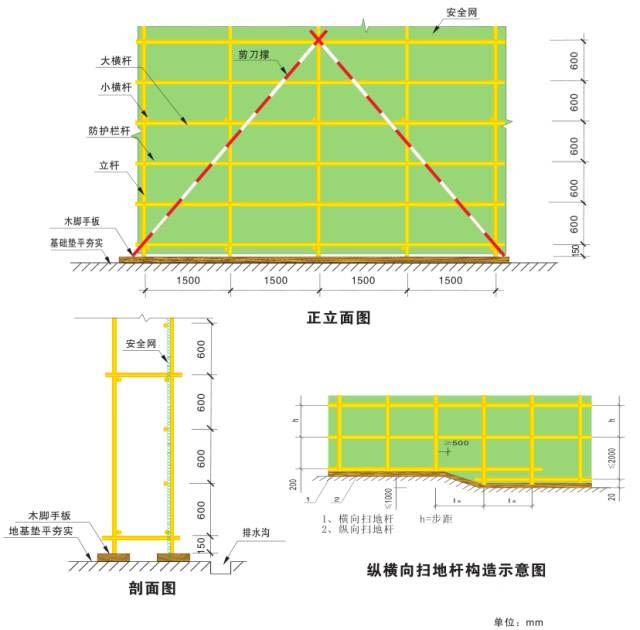

（3）落地式腳手架必須設置縱、橫向掃地桿，縱向掃地桿宜采用直接扣件固定在緊靠縱向掃地桿下方的立桿上。當立桿基礎不在同一高度時必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m,緊邊坡上方的立桿軸線道邊坡的距離不小于500mm。

（4）腳手架基礎應考慮周邊設有排水措施，腳手架底座底面標高應高于室外自然地坪50mm，立桿基礎外側設置截面不小于200mm×200mm的排水溝，保證腳手架基礎不積水。

7 立面防護

（1）腳手架外側滿掛密目安全網，網目數不低于2000 目/100cm 2 ，網體豎向連接時采用網眼連接方式，每個網眼應用16#鐵絲與鋼管固定，網體橫 向連接時采取搭接方式，搭接長度不得小于200mm。架體轉角部位應設置木枋作內襯以保證架體轉角處安全網線條美觀。

（2）腳手架外側自第二步起底部設180mm擋腳板，在高600mm與1200mm處各設同材質的防護欄桿一道。腳手架內側形成臨邊的，則按腳手架外側防護做法。

（3）腳手架外排立桿、大橫桿表面刷黃色油漆，攔腰桿表面刷黃黑相間雙色油漆，外立面每隔3層或9m設置一道200mm高警示帶，固定于立桿外側。警示帶尺寸見圖示，表面刷紅白相間警示色油漆。

8、水平防護

（1）作業層必須滿鋪腳手板，腳手板離建筑物結構的距離不應大于150mm。

（2）落地架第二層、懸挑架（爬架）首層，中間層不超過10m且不超過三層滿鋪一道硬質隔斷防護，并在兩層硬防護的中間部位張掛水平兜網，水平兜網必須兜掛至建筑物結構。

9、連墻件

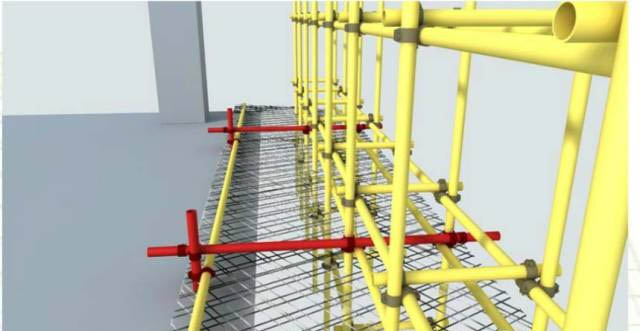

（1）連墻件表面應刷紅色醒目油漆，便于檢查和警示。

（2）腳手架必須采用剛性連墻件。

（3）連墻件應從底層第一步縱向水平桿處開始設置，當該處有困難時，應采用可靠措施固定。連墻件宜優先采用菱形布置，也可采用方形，矩形布置。

（4）連墻件應靠近主節點設置，偏離主節點的距離不應大于300mm

（5）連墻件的間距應根據設計計算規定，并應符合下表“連墻件布置的最大間距”的規定。

（6）一字型、開口型腳手架的兩端必須設置連墻件，連墻件的垂直間距不應大于建筑物的層高，并不應大于4m（兩步）。

10 剪刀撐及橫向斜撐

（1）剪刀撐應從腳手架底部邊角從下到上連續設置，剪刀撐表面刷紅白相間警示色油漆。

（2）每道剪刀撐跨越立桿的根數應按下表的規定確定。每道剪刀撐寬度不應小于4跨，且不應小于6米，斜桿與地面的傾斜角宜45°～60°傾斜角宜45°～60°。

（4）剪刀撐桿件的接長應采用搭接，搭接長度不應小于1m，且不小于3個扣件堅固。

（5）剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線至主節點的蹁不宜大于150mm。

（6）一字型、開口型雙排架兩斷口必須設置橫向斜撐，24m以上架體在架體拐角處及中間每六跨設置一道橫向斜撐。

（7）橫向斜撐應在同一節間，由底到頂呈“之”字型布置，斜撐交叉和內外大橫桿相連到頂。

11 斜道

（1）人行道兼優質材料運輸?shù)男钡栏叨炔淮笥?m時宜采用一字型，高度大于6m時宜采用之字形。

（2）運料斜道寬度不宜大于1.5m，坡度采用1:6，人行斜道寬度不宜小于1m，坡度宜采用1:3。

（3）拐彎處應設置平臺，其寬度不應小于斜道寬度，斜道兩側及平臺外圍均應設置1.2m和0.6m高的雙道防護欄桿及180mm擋腳板，防護欄桿表面刷黃黑警示色，擋腳板表面刷紅白警示色。

（4）斜道宜附著外腳手架或建筑物設置，其各立面應設置剪刀撐，斜道外側掛密目安全網封閉。

（5）斜道的基礎與外腳手架基礎一致，斜道的連墻件按照開口型腳手架要求設置。

（6）斜道應滿鋪腳手板，運料腳手架采用不少于40mm厚的木板，人行斜道可采用木板或毛竹片滿鋪，斜道還應設置防滑條，防滑條厚度為20~30mm，間距不大于0.3m，斜道上腳手板和防滑應保證穩定牢固。

12  安全防護

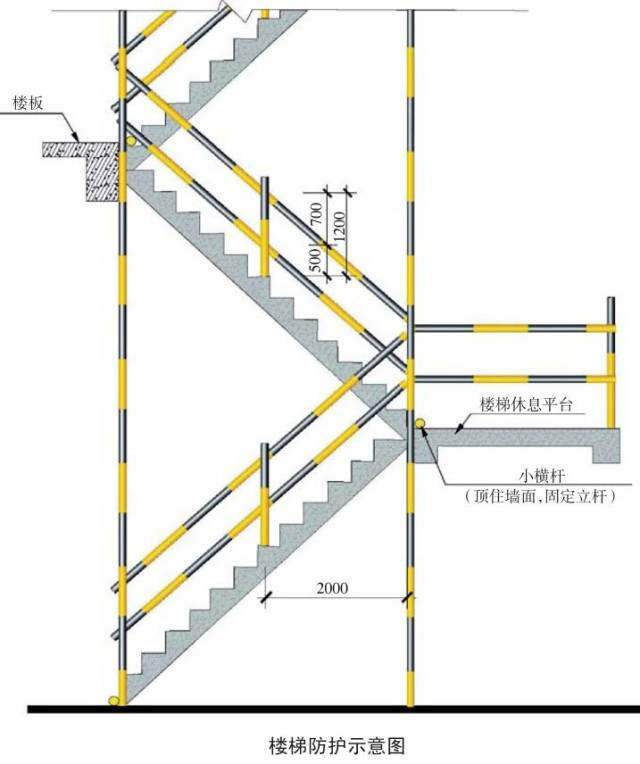

12.1 樓梯臨邊防護

（ 1）樓梯及休息平臺臨邊處無可靠防護時應設置防護欄桿。應在1.2m、0.6m高處及底部設置三道防護欄桿，桿件內側掛密目式安全立網

（2）防護設施宜定型化、工具化。

（3）立桿用預埋件或采用M12膨脹螺栓固定

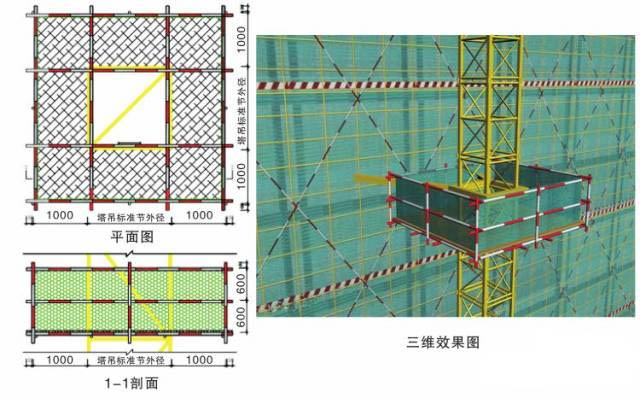

12.2 塔吊操作平臺及上人通道防護

（1）塔吊在附墻部位必須搭設附墻用操作平臺，平臺的面積應能滿足使用要求，采用鋼管搭設或定型化操作平臺。

（2）附墻部位操作平臺必須設置1.2m高防護欄桿并掛設安全網，欄桿內側設置擋腳板，底部滿鋪腳手板。

（3）塔吊設置上人通道時，通道應滿鋪腳手板并固定牢靠，兩側防護欄桿不低于1.2m,欄桿內側掛設安全網，底部安裝180mm高踢腳板，并且只能在附著位置搭設。

（4）塔吊上人通道不得與外腳手架相連

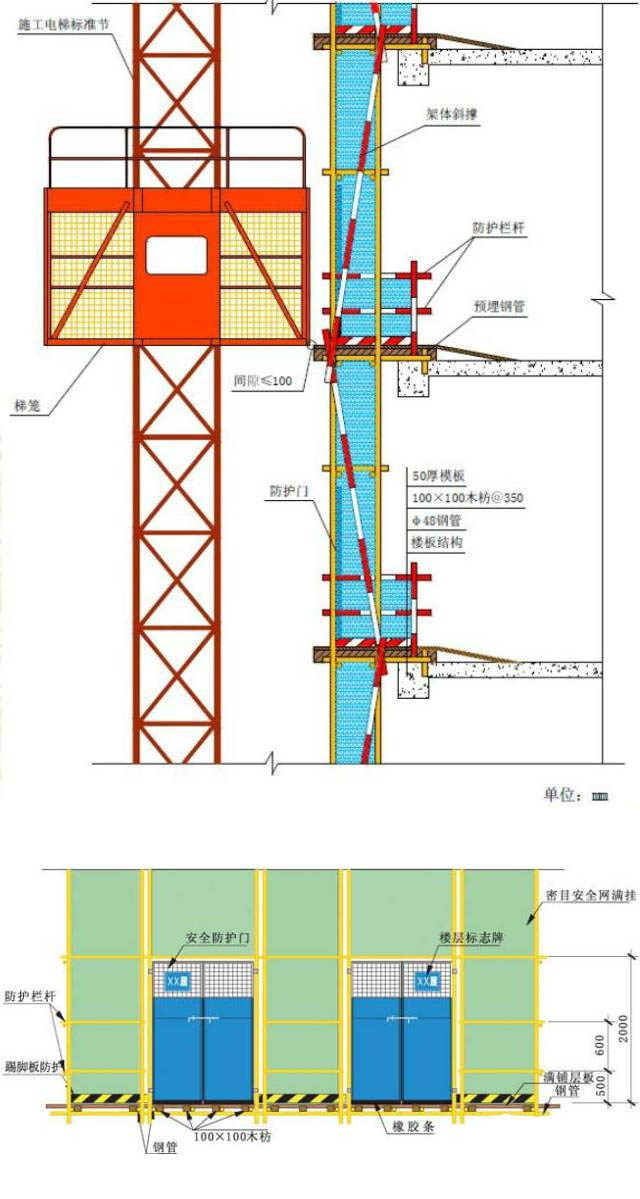

12.3 施工電梯平臺防護

（1）施工升降機樓層卸料平臺搭設前必須編制專項施工方案，對搭設高度超過24m的，應采取措施進行卸荷。禁止立桿由底到頂連續通長設置。

（2）樓層卸料平臺應單獨搭設，嚴禁與外架連接。每層搭設高度不應小于2m，平臺兩側均應設置2道防護欄桿，高1.2m，底部設置200mm高擋腳板，防護欄桿和擋腳板均刷紅白相見警示漆，立桿內側滿掛安全密目網。樓層卸料平臺板必須厚實牢固、鋪設嚴密，應采用5cm厚木板或防滑鋼板。

（3）施工電梯平臺出口處安裝1.8m高立開式常閉向內開啟的金屬防護門，宜采用工具式防護門。

（4）樓層卸料平臺兩扇防護門中間應用模板封閉，外刷藍漆并設樓層標識。

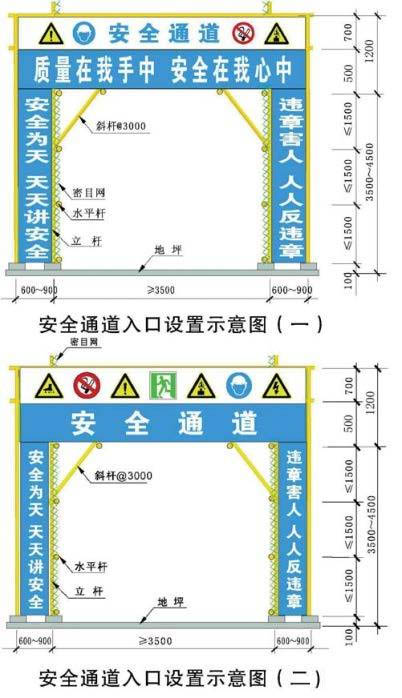

12.4 安全通道防護棚

（1）建筑物的出入口必須設置安全通道防護棚，具備防砸、防雨、抗沖擊功能。

（2）在吊裝影響范圍和建筑物墜落半徑以內的通道、材料加工區、物料提升機進料口、外用電梯地面進料口及其他需要防止高空墜物的區域，必須設置防止穿透的雙層 防護棚，雙層防護棚（間距600mm），必須滿鋪能承受＞10KPa 的均布靜荷載的 材料( 50mm 厚木板或符合規定的其他材料)。

（3）安全通道棚正立面應設置安全標語及警示標志牌。

（4）安全通道內應設安全教育文化墻或安全教育宣傳漫畫，高度1- 2米，采用戶外噴繪。

（5）安全通道棚立桿高出頂棚不宜小于700mm，在頂棚超高部分兩側張掛密目安全網，安全網設置在立桿內側。

（6）安全通道兩側采用密目安全網封閉。

（7）車行安全通道，寬×高宜大于4000mm × 4000mm。

（8）人行安全通道，寬×高宜大于3500mm × 4000mm。

13懸挑架

13.1 基本規定

（1）懸挑腳手架搭設前，必須編制專項施工方案，方案必須包含懸挑梁平面定位布置圖。分段搭設高度不宜超過20m，超過20m應組織專家進行方案論證。

（2）懸挑腳手架的懸挑梁必須選用不小于16號的工字鋼，懸挑梁的錨固端長度應不小于懸挑端長度的1.25倍，懸挑長度不應過長。

（3）懸挑梁錨環端應設置兩道錨環(間距20cm)，錨環直徑16mm以上。每道鋼梁端部設置φ14mm以上斜拉鋼絲繩，上端吊環使用φ20mm圓鋼預埋。

（4）工字鋼、錨固螺桿、斜拉鋼絲繩具體規格、型號除滿足上述要求外還應依據方案及計算書最終確定。

（5）腳手架底部應按規范要求沿縱橫方向設置掃地桿，懸挑梁上表面應加焊短鋼筋以固定立桿，在橫桿上方沿腳手架長度方向鋪設木枋，并滿鋪模板進行防護。

（6）懸挑架所有外架立桿均必須坐在型鋼梁上，陽角處懸挑梁宜按扇形(放射狀)布置，轉角附近立桿無法直接安裝在懸挑型鋼梁上時，應在懸挑梁上沿外架縱向鋪設輔助型鋼連梁(扁擔梁)，將外架立桿安裝于輔助型鋼梁上，不得存在吊腳桿(下部懸空)。

（7）外立面沿整個面搭設連續剪刀撐。

（8）懸挑架連墻件應按兩步(每層)兩跨設置。

13.2 型鋼梁的固定

（1）型鋼梁的固定：型鋼梁與主體混凝土結構的固定可采用預埋螺栓固定、鋼筋拉環錨固，不得采用扣件連接。

（2）當采用鋼筋拉環錨固時，拉環應錨入樓板30d，并壓在樓板下層鋼筋下面，如不能保證鋼筋的混凝土保護層厚度，也可以將拉環壓在樓板下層鋼筋上面，同時在拉環上部兩側各附加兩根直徑14-16mm的鋼筋，并與樓板鋼筋綁扎牢固，以確保拉環不會從混凝土樓板中拔出

（鋼筋拉環禁止采用螺紋鋼）。

（3）錨環在混凝土澆筑前進行預埋，螺桿絲扣用膠帶進行保護，錨環處板厚小于120mm時錨腳處附加2Φ12，1m長鋼筋。

13.3 懸挑架的防護

（1）挑架外側必須采用合格的密目式安全網封閉圍護，安全網用不小于18#鉛絲張掛嚴密，且應將安全網掛在挑架立桿里側，不得將安全網圍在各桿件外側。

（2）挑架與建筑物間距大于20cm時，應鋪設站人片。除挑架外側1.2m高防護欄桿和180mm高踢腳桿外，挑架里側遇到臨邊時（如大開間窗、門洞等）時，也應進行相應的防護。

（3）懸挑式外腳手架底部(懸挑梁處)采用硬質防護（模板）封閉嚴密

硬質防護（模板）底面應涂黃黑相間油漆。

（4）挑架作業層和底層應采用合格的安全網或采取其他措施進行分段封閉式防護。
