硬核！塔身傾斜了還能吊！中建三局“可變角度斜附式塔機”試驗成功！

10月20日

由中建三局工程技術研究院

行業首創的

“可變角度斜附式塔機”（簡稱“斜附式塔機”）

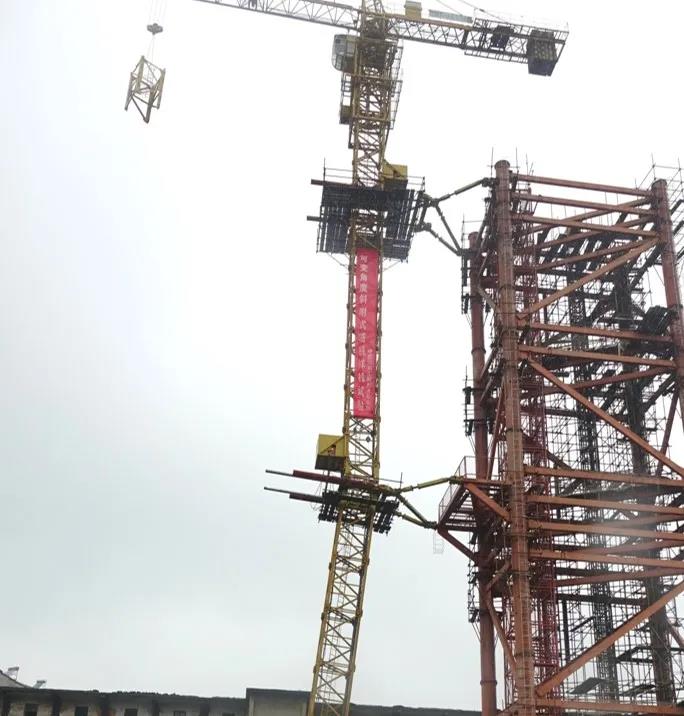

在總承包公司裝備科技公司試驗場地

開展樣機試驗總體測試

順利完成變角度性能測試

吊裝運行測試、滿載吊裝測試

等預期試驗項目

各項技術指標均達到設計目標

標志著中建三局在塔機裝備領域

取得了重大突破

此次自主研發的斜附式塔機

基于高精度控制系統及角度變換裝置

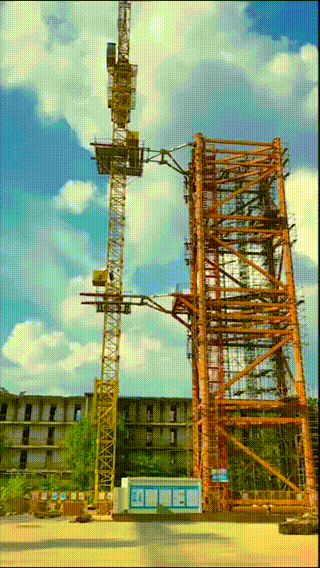

實現塔身傾斜

依靠無線通訊完成遠程吊裝運行

具有“遠吊幅、高效率、低成本”三大優勢

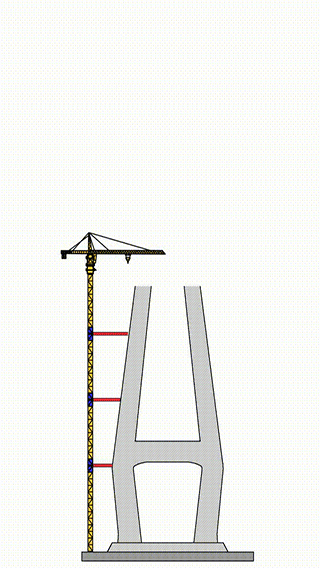

成功解決了傳統塔機

在大傾角外立面高聳結構

（大型橋塔、高層建筑等）施工過程中

吊幅覆蓋范圍局限、附著長度過長、

施工效率降低、高空安裝操作困難等弊端

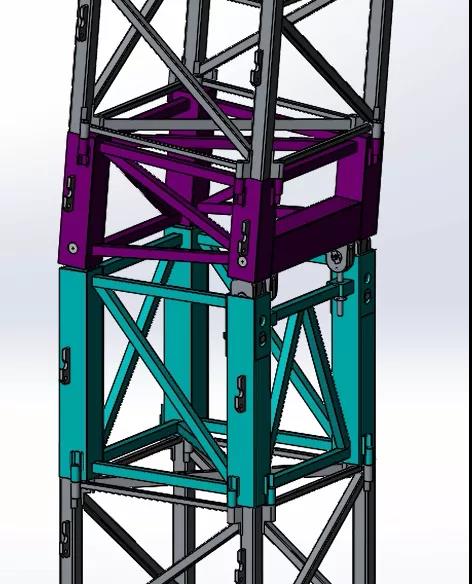

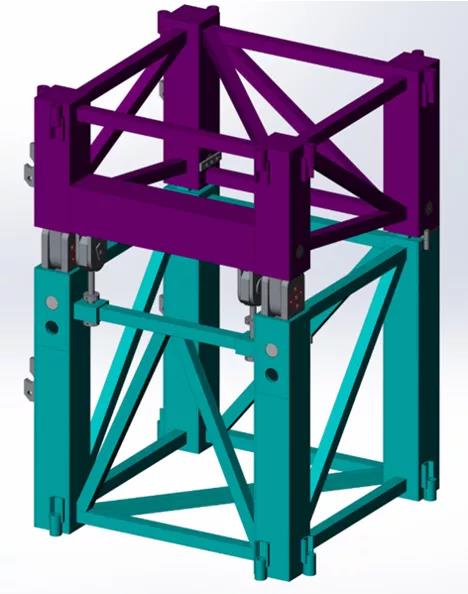

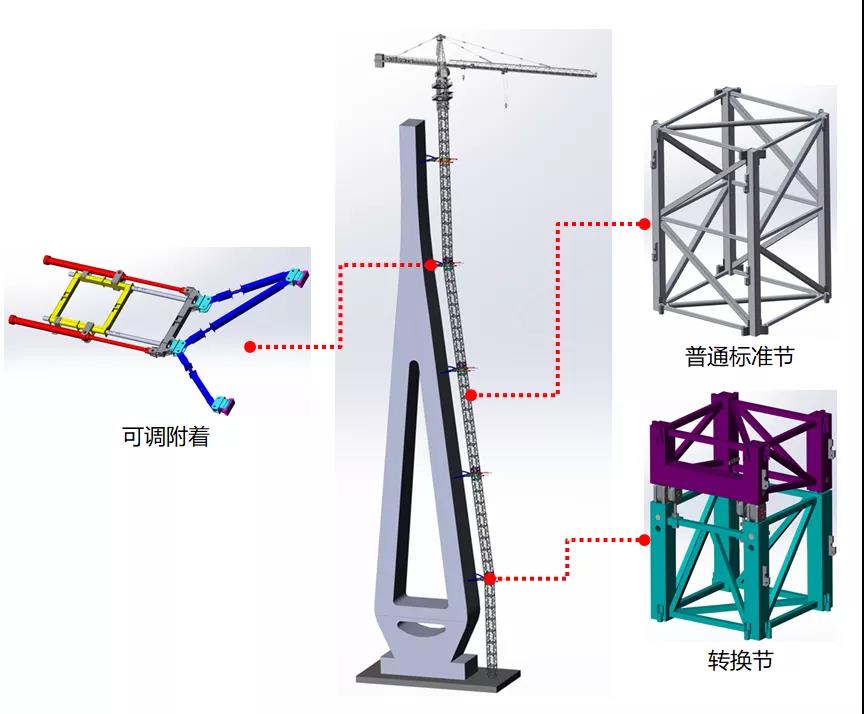

設計具有

轉動鉸與豎向滑動機構的特殊轉換節

使得節段上部能夠繞遠端鉸接點旋轉

從而帶動銜接標準節轉動

完成塔身標準節變形動作

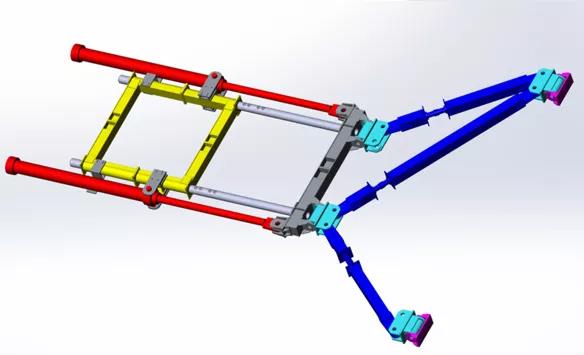

設計同時具備

長度收縮與豎向角度變形功能的塔機附著件

依靠液壓油缸驅動機構伸縮

實現附著長度調節

使得塔機塔身傾斜時

附著能夠自如適應

塔機與結構物之間距離的變化

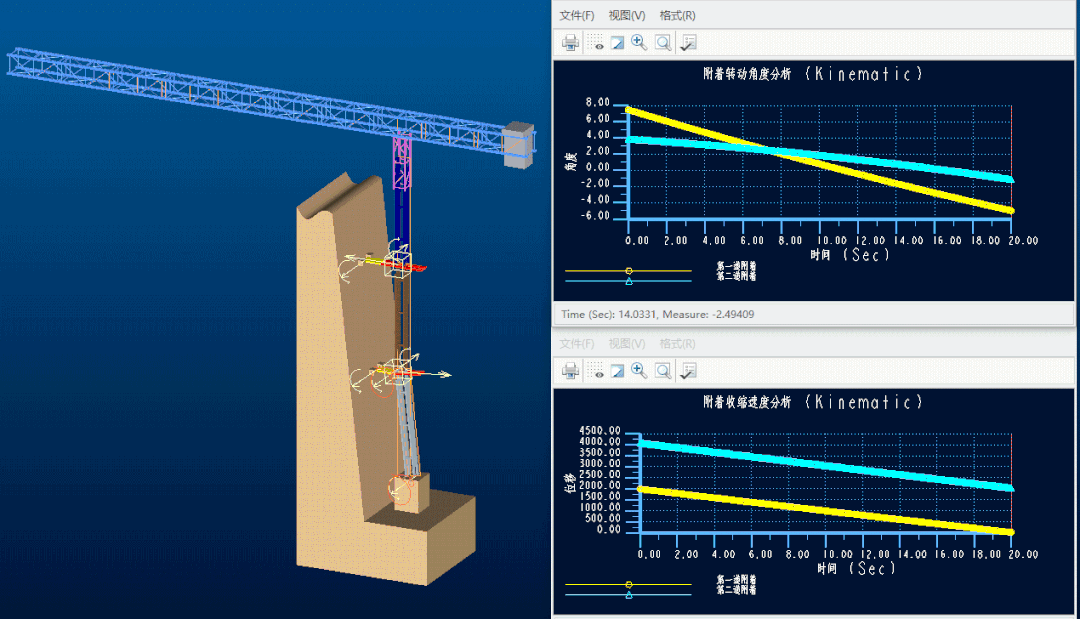

基于多體運動學仿真分析

形成的斜附式塔機運動軌跡參數

構建高精度控制系統

嚴格控制各油缸運行速度及轉換節轉動角度

實現雙附著協同驅動相應塔身變形

自由段塔身始終保持垂直狀態

同時，依靠全塔機監測系統

實時測定關鍵受力與運動參數

確保斜附式塔機精確安全運行
